電力工作者在工作中，經常需要對三相熱繼電器進行校驗工作，需要用到

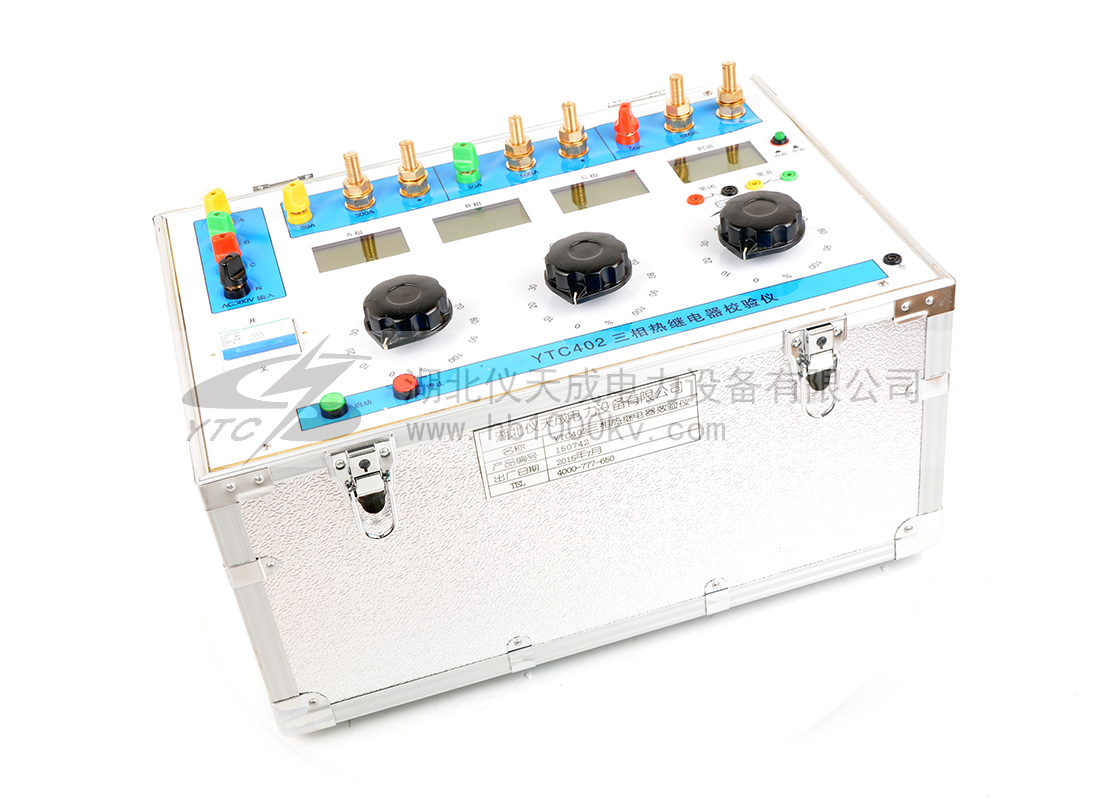

三相熱繼電器測試儀。很多人對該設備的使用不是特別熟悉，本文就來給大家簡單介紹如何使用三相熱繼電器測試儀來做熱繼電器的校驗。
1、熱繼電器應在第一次使用前和第一次使用期間定期檢查，以確保其動作的準確性。
2、校準前，清除熱繼電器所有部件上的灰塵，污垢和鐵銹。相關的緊固件應牢固就位，不得松動。
釋放機構用手按壓，釋放動作靈敏可靠。
3、如圖1所示，連接校驗電路，將調壓變壓器輸出調整為零位置，并將熱繼電器置于手動復位狀態。
并將定值旋鈕設置在額定值處，檢查是否正確，關閉“電源開關”；
4、按“開始”按鈕;
5、將調壓變壓器的輸出電壓從零提高到通過熱元件的電流到額定值。熱繼電器不應在1小時內工作。如果內部熱繼電器移動1小時，調整旋鈕應按調整值的方向旋轉；將電流提高到額定電流的1.2倍，熱繼電器應在20分鐘內工作，如果在20分鐘內不工作，則調整旋鈕應向低設定電流方向旋轉。
6、將電流降至零。熱繼電器冷卻并手動復位后，將電流調整為額定值的1.5倍。熱繼電器應為2分鐘。
內動作；
7、再把電流降到零。熱繼電器冷卻后手動復位，電流迅速調整到額定值的6倍，中斷qs立即閉合。操作時間應大于5秒。
三相熱繼電器測試儀的使用非常簡單，電力工作者在實際的工作中，熟讀產品說明書，嚴格按照說明書的要求來使用就可以了。
湖北儀天成電力設備有限公司
2019年8月28日
